Бізнес вкладає в автоматизацію, очікуючи передусім стабільності й повторюваності: щоб кожна операція виконувалася однаково, а лінія працювала без збоїв незалежно від зміни чи оператора. Логічно, що основну увагу приділяють «розумній» частині — програмному забезпеченню, сенсорам, системам керування. Проте точність кінцевого руху формується не лише в контролері. Команда проходить довгий шлях до робочого органу через двигун, передачу й виконавчий механізм, і на кожному з цих етапів може накопичуватися похибка. Механічна частина приводу — це та ланка, яку легко недооцінити, доки на готовій продукції не почнуть з’являтися зміщення, брак чи розсинхронізація вузлів.
Що таке синхронний привід простими словами
Синхронний привід — це передача, у якій рух від ведучого елемента до веденого відбувається без прослизання й із точною повторюваністю. Ведений вал повторює рух ведучого практично «один в один»: заданому куту повороту на вході відповідає чітко визначений кут на виході. Це принципова відмінність від звичайної фрикційної передачі, наприклад класичної клинової, де рух передається за рахунок тертя й завжди можливе невелике мікропрослизання.
У синхронному приводі рух передається зачепленням — зуб входить у западину, — тому положення механізму лишається передбачуваним, а кілька вузлів, пов’язаних однією передачею, зберігають строгу синхронність між собою. Для процесів, де важлива не просто швидкість, а точний взаємозв’язок рухів, ця властивість стає визначальною.
Ще одна перевага такого підходу — стабільність у часі: у фрикційній передачі ремінь поступово розтягується, і передавальне співвідношення непомітно «пливе», тоді як зачеплення зуба у западину зберігає фазу навіть за тривалої роботи, доки цілі самі зубці.
Де потрібна точність руху
Потреба в точній, повторюваній передачі виникає скрізь, де рух має бути узгодженим із іншими операціями. Класичний приклад — пакувальні та фасувальні лінії: тут крок подачі, доза й місце різу мають збігатися раз за разом, інакше зростає брак і перевитрата матеріалу.
Друкарське обладнання вимагає точного суміщення фарб — найменша розсинхронізація валів дає помітний дефект відбитка. У верстатах із числовим керуванням від стабільності передачі залежить точність подачі та геометрія деталі.
Транспортери з позиціюванням, автоматизовані маніпулятори, дозатори, конвеєри з прив’язкою до інших механізмів — усі ці системи працюють коректно лише тоді, коли привід тримає задане співвідношення рухів без «плавання».
Що вища ступінь автоматизації, то дорожче обходиться навіть невелика механічна похибка, помножена на тисячі циклів. Особливо чутливі до неї багатоосьові системи, де кілька приводів мають рухатися узгоджено: розсинхронізація навіть одного вузла збиває всю послідовність операцій. У таких лініях синхронну передачу нерідко дублюють датчиками положення, але саме механіка задає базову точність, від якої відштовхується електроніка.
Роль зубчастого ременя у синхронному приводі

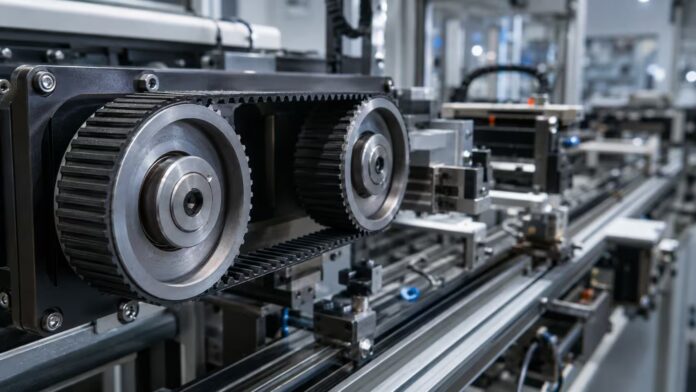

Ключовим елементом багатьох синхронних передач є саме ремінь із зубцями, який входить у зачеплення зі шківом і передає рух без прослизання. У механізмах, де важлива точна передача руху без прослизання, часто використовують зубчастий ремінь, оскільки він допомагає зберігати синхронність роботи вузлів. На відміну від фрикційних ременів, він не «губить» кут повороту, тримає точне передавальне відношення й забезпечує повторюваність позиціювання.
Порівняно з ланцюговою передачею такий ремінь легший, працює тихіше, гасить частину вібрації й здебільшого не потребує змащування, що спрощує обслуговування в чистих виробництвах — харчових, пакувальних, друкарських. Випускають зубчасті ремені в різних профілях (наприклад, метричні HTD чи дюймові MXL і XL), а їхня основа з корда або скловолокна в поєднанні з поліуретаном чи гумою відповідає за міцність і стабільність геометрії під навантаженням.
Водночас така передача чутлива до правильного монтажу: вона потребує паралельності валів і витриманого натягу, а за різких ударних навантажень підбирають ширший профіль із запасом. За дотримання цих умов ремінь роками тримає точність фактично без обслуговування, що особливо цінно на безперервних лініях.
Типові помилки під час вибору
Головна помилка — неправильно визначений крок зуба або профіль: ремінь із іншим профілем просто не сяде коректно на шків, а зачеплення буде неповним. Не менш поширена ситуація — недостатня ширина ременя для наявного навантаження: у такому разі зростає ризик зрізання зубів і передчасного виходу передачі з ладу. Помилки з довжиною чи кількістю зубів впливають на міжосьову відстань і натяг, а плутанина між метричними й дюймовими системами маркування призводить до підбору начебто схожої, але несумісної деталі.
Окремо варто згадати зношений шків: якщо встановити новий ремінь на шків із розбитими зубцями, точність передачі втрачається майже одразу, а сам ремінь зношується прискорено. Нарешті, недотримання рекомендованого натягу — надто слабкий провокує перескакування зубів і втрату синхронності, надто сильний перевантажує підшипники й скорочує ресурс усього вузла.
Висновок
Автоматизація дає очікуваний результат лише тоді, коли механічна частина приводу відповідає навантаженню й вимогам до точності. Найсучасніша система керування не виправить прослизання, люфт чи неправильно підібраний ремінь — вона лише зафіксує похибку, яку вже вніс привід. Тому синхронна передача, коректно підібраний зубчастий елемент і справні шківи — це не другорядна деталь, а частина фундаменту стабільного виробництва. Для бізнесу, який робить ставку на автоматизацію, увага до механіки приводу — такий самий інструмент якості, як і програмне забезпечення чи датчики.
