Точність взаємодії деталей у машинобудуванні визначає надійність, ресурс і безпечність роботи механізмів. Навіть незначне відхилення розмірів вала чи отвору може призвести до порушення посадки, підвищеного зношування або заклинювання вузла. Саме тому контроль геометричних параметрів є невіддільною частиною виробничого процесу — від виготовлення окремих деталей до остаточного складання виробу. Для різних елементів застосовують різні методи контролю, а вибір інструменту залежить від точності, серійності виробництва та вимог конструкторської документації.
Чому посадки впливають на роботу вузла
Посадка визначає характер взаємодії двох спряжених деталей — зазвичай вала й отвору. Саме вона забезпечує необхідний зазор або натяг відповідно до призначення вузла.
Якщо посадка не відповідає кресленню, можуть виникнути такі проблеми:
- підвищене биття обертових елементів;
- прискорене зношування підшипників і втулок;
- погіршення точності роботи механізму;
- поява шуму та вібрацій;
- ускладнення складання;
- руйнування деталей через надмірний натяг або недостатню жорсткість з’єднання.
Наприклад, посадка для підшипника кочення має забезпечувати надійне кріплення без деформації кілець, тоді як напрямні або рухомі вузли потребують контрольованого зазору для вільного переміщення.
Саме тому під час виробництва контролюють не лише окремі розміри, а й відповідність посадок вимогам креслення та полям допуску, наприклад H7/h6.
Як контролюють отвори
Контроль отворів є одним із найвідповідальніших етапів механічної обробки, оскільки саме отвори часто виконують функцію базових поверхонь або посадкових місць.
Під час перевірки оцінюють:
- діаметр;
- відповідність полю допуску;
- овальність;
- конусність;
- циліндричність;
- якість поверхні;
- співвісність із іншими елементами деталі.
Для одиничного або дослідного виробництва використовують універсальні вимірювальні засоби, які дозволяють визначити фактичні розміри.
У серійному виробництві важливе місце займає граничний контроль, який дозволяє швидко підтвердити відповідність отвору встановленим вимогам без виконання числових вимірювань кожної деталі.
Як контролюють вали
Зовнішні циліндричні поверхні також потребують постійного контролю, особливо якщо вони працюють у посадках із підшипниками, втулками або зубчастими колесами.
Під час перевірки валів контролюють:
- зовнішній діаметр;
- овальність;
- конусність;
- биття;
- шорсткість поверхні;
- відповідність заданому полю допуску.
Крім геометричних параметрів, враховують вимоги до окремих шийок, буртів, посадкових поверхонь і взаємного розташування елементів.
Особливо важливо контролювати вали після чистової токарної або шліфувальної обробки, коли навіть незначне відхилення може зробити деталь непридатною до використання.

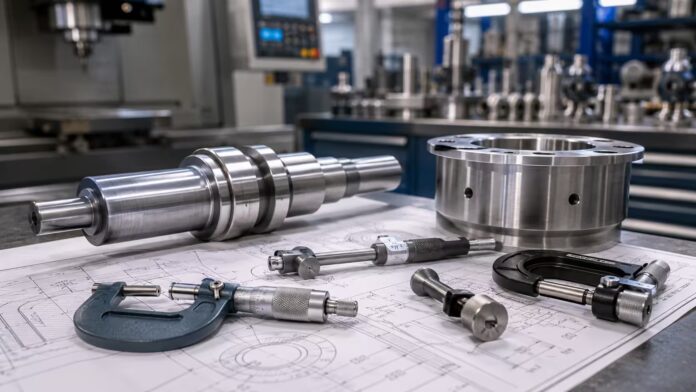

Мікрометр, нутромір чи калібр
Вибір способу контролю залежить від поставленого завдання.
Мікрометри застосовують тоді, коли необхідно отримати точне числове значення зовнішнього розміру. Вони забезпечують високу точність вимірювання й широко використовуються під час налаштування технологічного процесу, виготовлення дослідних зразків або вибіркового контролю.
Нутроміри використовують для вимірювання внутрішніх діаметрів, перевірки точності отворів, визначення овальності та конусності. Вони незамінні, коли потрібно оцінити фактичний розмір або форму внутрішньої поверхні.
У серійному виробництві для швидкої перевірки повторюваних параметрів використовують калібри для контролю деталей — пробки, кільця, скоби та спеціальні рішення під конкретну задачу.
Граничні калібри не визначають числовий розмір, а лише підтверджують відповідність деталі встановленому полю допуску. Саме тому вони дозволяють значно прискорити контроль великих партій продукції та мінімізувати вплив людського фактора.
Найкращий результат забезпечує поєднання універсальних вимірювальних приладів і спеціалізованих засобів граничного контролю.
Типові помилки контролю посадок
Навіть якісний вимірювальний інструмент не гарантує правильного результату, якщо не дотримуватися вимог виробничого контролю.
До найпоширеніших помилок належать:
- вимірювання забруднених поверхонь;
- контроль деталей одразу після механічної обробки без урахування температурного впливу;
- використання неповірених або зношених приладів;
- неправильний вибір інструменту під конкретне поле допуску;
- перевірка лише одного розміру без оцінки форми поверхні;
- відсутність контролю після зміни різального інструменту або переналаштування обладнання.
Ще одна поширена проблема — виконання лише вибіркових вимірювань у серійному виробництві без застосування швидких методів граничного контролю. У такому разі окремі відхилення можуть залишитися непоміченими до моменту складання виробу.
Висновок
Контроль валів, отворів і посадок є основою стабільної роботи будь-якого машинобудівного виробництва. Саме точність спряжених поверхонь визначає взаємозамінність деталей, надійність вузлів і довговічність готової продукції.
Ефективна система контролю повинна поєднувати точні вимірювання мікрометрами та нутромірами з використанням граничних калібрів для серійної перевірки деталей. Такий комплексний підхід дозволяє своєчасно виявляти відхилення, скорочувати кількість браку та забезпечувати відповідність продукції вимогам креслень і виробничих стандартів.
